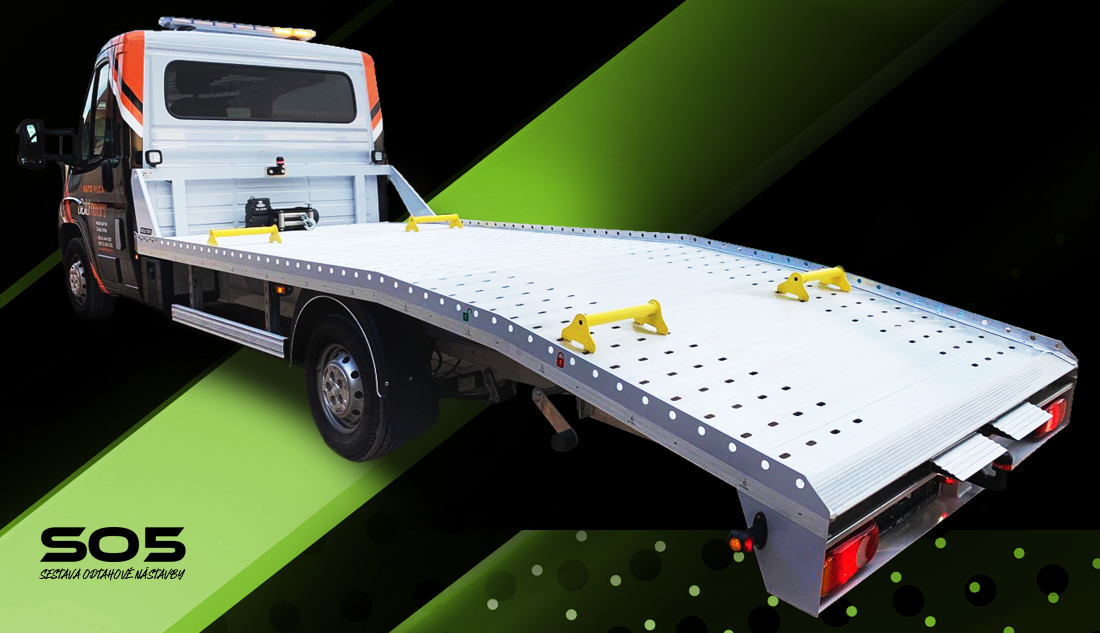

SO5 – Odtahová nástavba




Sestava odtahové nástavby

+ Montáž bez svařování
+ Nízká hmotnost
+ Hliníková konstrukce















„ODTAHOVKA”

Odtahová sestava SO5, je moderní řešení nástavby pro individuální převoz vozidel na podvozcích do 5 tun. Jedná se sestavu dílů k dostavbě u nástavbáře. Díly jsou dodané v nařezaných délkách a s připravenými otvory pro univerzální kotvení vozidel. K odtahovkám je možné dodat i kompletní příslušenství na zajištění vozidel, navijáky a vozíky pro převoz vozidel po autosalonech.


1.

Renault Master L3

Fiat Ducato L3, Peugeot Boxer L3 a Citroen Jumper L3

dodávka kompletního kitu formou stavebnice.

Kompletní spojovacím materiál, ocelové prodloužení, držák navijáku, smontované nájezdy, svařený zadní nárazník a přesně nařezaných profilů.
Nástavba se pouze montuje na podvozek bez nutnosti svařování. Více o sestavě najdete v manuálu pro stavbu.



Katalogy ke stažení (pdf)
Renault Master L3 |  Fiat Ducato, Peugeot Boxer, Citroen Jumper |  Montáž odtahovky L3 |  Montáž odtahovky





Renault Master L3
E-shop: kód: 482120





Fiat Ducato L3, Peugeot Boxer L3, Citroen Jumper L3
E-shop: kód: 482122






2.

Na ostatní podvozky se používá univerzální sada materiál.

Sestava je určený pro dostavbu a neobsahuje kompletní spojovací materiál, prodloužení a díly nejsou upravené dle typu podvozku.
Je nutné některé díly svařit, upravit délku, zvolit úhel sklonu, vyrobit prodloužení.



E-shop: kód: 482100




3.

Další možností je vybrat si díly individuálně a použít je ke stavbě dle vlastních podkladů a požadavků.

Díly je možné vybrat v e-shopu ALSAP

https://www.alsap.cz/odtahove-sestavy

Standardně používáme dvě šířky nástavby 2100 a 2200 mm, délka je univerzální podle počtu podlahových dílů.
Obvodové profily je možné měnit dle potřeb zákazníky, dělíme je na L a M.

Katalog ke stažení (PDF 1,3MB)







Ukázka instalace SO5 bez svařování
